从纳米到埃米：CPU制程工艺发展路线图深度解析

开篇：摩尔定律的延续与挑战

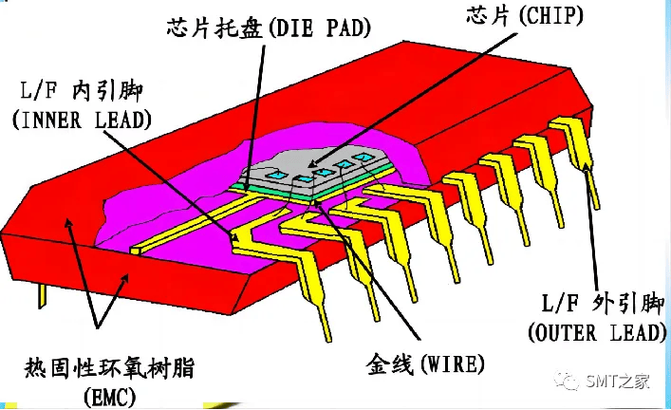

自集成电路发明以来，CPU制程工艺的进步一直是驱动计算性能提升的核心动力。从早期的微米级工艺到如今的纳米级节点，晶体管密度每两年翻一番的摩尔定律已持续半个多世纪。然而，随着物理极限的逼近，传统平面晶体管向FinFET、GAAFET等三维结构的演进成为必然。本文将系统梳理CPU制程工艺的发展路线，分析主要代工厂的技术规划，并展望后摩尔时代的创新方向。

核心内容：制程工艺演进全景

历史回顾：从微米到纳米

1971年Intel 4004处理器采用10μm工艺，集成2300个晶体管；到1990年代，0.35μm工艺开始普及；2000年后进入纳米时代，90nm、65nm、45nm节点相继登场。2011年Intel推出22nm FinFET工艺，标志着晶体管结构从平面走向立体。此后，台积电和三星在10nm、7nm、5nm节点展开激烈竞争，而Intel则因10nm延期一度落后。

当前主流：5nm与4nm

截至2025年，台积电N5系列（5nm）和N4系列（4nm）是高端CPU的主力工艺，广泛应用于AMD Ryzen 7000/8000系列、Apple M2/M3系列等。三星的4nm LPP工艺则用于Qualcomm Snapdragon 8 Gen 2/3等移动芯片。Intel的Intel 4（7nm等效）已用于Meteor Lake处理器，而Intel 3（3nm等效）即将量产。

未来路线：3nm、2nm、1.4nm

台积电N3（3nm）已于2023年量产，N3E、N3P等增强版陆续推出，预计2025年N2（2nm）将采用GAAFET（Gate-All-Around）晶体管结构。三星计划在2025年量产SF2（2nm），2027年推出SF1.4（1.4nm）。Intel则规划Intel 20A（2nm）和Intel 18A（1.8nm），分别采用RibbonFET和PowerVia技术。IBM曾在2021年展示2nm芯片，但未量产。

规格参数：主要代工厂工艺节点对比

性能/价格分析：制程进步的实际价值

每一代制程节点通常带来15-20%的性能提升和30-40%的功耗降低。例如，从N5到N3，晶体管密度提升约1.6倍，同等功耗下性能提升15%。但先进制程的成本呈指数级增长：3nm晶圆成本约2万美元，是5nm的1.5倍。这使得只有高端CPU（如服务器、旗舰手机SoC）才能率先采用。对于主流市场，成熟工艺（如N7、N6）仍具性价比。

从市场影响看，制程领先是代工厂争夺客户的关键。台积电凭借N5/N3稳坐头把交椅，市场份额超60%；三星因4nm良率问题丢失高通订单；Intel则通过IDM 2.0战略重振旗鼓。未来2nm节点，GAAFET技术将拉开新一轮竞争，预计台积电仍将领先，但Intel的RibbonFET+PowerVia组合有望在1.8nm节点实现反超。

总结建议：选购与展望

对于消费者而言，制程工艺并非唯一决定因素。CPU微架构、缓存、频率等同样重要。建议关注实际性能评测而非仅看制程数字。例如，Intel的Intel 4工艺虽落后于台积电N5，但Meteor Lake性能并不逊色。未来2-3年，3nm产品将逐渐普及，2nm则进入高端领域。若预算有限，7nm/6nm平台仍可满足多数需求。

展望未来，埃米级工艺（如1nm以下）面临量子隧穿效应等物理瓶颈，业界正探索纳米片、CFET、2D材料等新方向。同时，Chiplet架构（如AMD的Infinity Fabric）通过异构集成绕过单芯片制程限制，成为重要趋势。摩尔定律虽放缓，但创新仍在继续。
